智能高频开关通信电源系统

一、系统概述
     ZBD48240/30智能通信电源系统是针对国内通信电源市场的需求而设计的无人值守式电源。该系统由48V30A高频开关整流模块构成,该模块采用了功率因数校正﹑PWM脉宽调制、平均均流和高可靠快速保护等先进技术,并将交流配电单元、直流配电单元、ZLPM-C01型监控模块、ZL4830SA型整流模块。ZLPM-C01型监控模块可以实现电源系统的本地自动管理,并具备RS232、RS485通信口,可与远程监控中心通信,实现对电源系统的远程监控,随时对系统的工作情况进行管理、监视和控制,并可随时查阅相关工作状态参数和故障历史记录,具有“遥测、遥信、遥控” 的功能。
     ZBD48240/30电源系统的整流模块可根据用户的容量需求进行选配,监控模块也可以选配。监控模块能检测8路输出熔断器或空气开关的通断,具有二次下电保护功能和电池下限保护功能。直流配电可接2路电池。
     ZBD48240/30电源系统适用于对中小型程控交换机、移动通信、卫星通信地面站、微波通信,也可对相应的其它通信设备供电。
二、系统的主要功能及特点

u        系列化设计制造,可为用户配备48V/60A、48V/90A、48V/120A、48V/150A、48V/180A、48V/210A、48V/240A等不同容量的系列产品。

u        电源控制技术与计算机技术有机结合,实现了实时监测、实时控制整流模块、交流配电单元和直流配电单元的各种参数及状态。

u        采用平均电流均流技术,整流模块电流不均衡度<±3%。

u        通过监控模块集中监控,具有“遥测、遥信、遥控”功能。

u        用户可根据具体情况选择交流输入方式:单相交流输入;三相交流输入;两路单相交流输入自动切换

u        两路三相交流输入自动切换。

u        交流输入部分加装防雷装置。

u        二次下电保护功能,电池过放电保护功能。

u        交直流配电一体化设计,即单个机柜上实现交直流配电,电源充放电管理和集中监控。

u        极宽的电网电压范围(130VAC~300VAC),适用于电力供应不稳定地区。

u        良好的电磁兼容性,可与程控交换机等设备设置在同一机房。

三、系统工作原理
     如图1-1所示。整流模块输出端、负载和蓄电池并联在一起。市电正常时,电源系统以并联浮充方式工作,整流模块为负载提供工作电流,并且对蓄电池进行浮充充电。市电故障时,蓄电池放电,接替整流模块给负载供电。市电恢复正常时,整流模块重新投入工作,给负载供电,而且对蓄电池进行均衡充电,电池充满电后,电源系统自动进入浮充工作状态。
     监控模块一方面接收交直流配电和整流模块的信息,进行相应的控制;一方面可通过多种通信方式连接后台计算机,以实现集中监控。

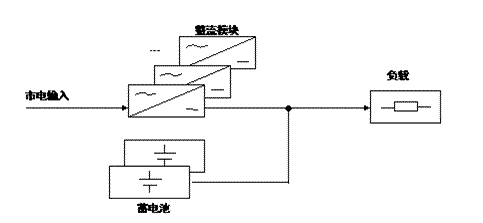

图1-1 ZBD48240/30电源系统的工作原理框图


四、系统的主要技术指标及参数
1、输入指标
     额定输入电压
     线电压:380VAC 45~65Hz
     相电压:220VAC 45~65Hz
     蓄电池组电压:-48V
2、模块间电流不均衡度:<±3%
3、交流输入相电压过、欠压保护点指标
     交流输入欠压保护点:135±10VAC
     交流输入欠压恢复点:150±10VAC
     交流输入过压保护点:290±10VAC
     交流输入过压恢复点:285±10VAC
4、直流下电保护点指标
     二次下电保护点:44.0±0.2V
     电池过放电保护点:43.2±0.2V
5、抗雷指标
     能耐受幅值大于5kV的 10/700μs雷电冲击电压波。
     能耐受幅值大于20kA的 8/20μs雷电冲击电流波。
6、机械参数

组成

体积(高′宽′深)

重量

ZBD48240/30一体化机柜

2000′600′600(mm3)

200kg

整流模块

80′145′316(mm3)

3kg

监控模块

88′485′317(mm3)

3kg








表1-1系统机械参数


7、机柜的安装尺寸

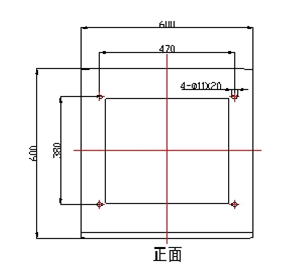

图1-2 机柜的安装尺寸


五、系统结构、配置
1、系统结构
     如图1-3所示,ZBD48240/30电源系统由交流配电单元、直流配电单元、ZLPM-C01型监控模块、ZL4830SA型整流模块组成。其中整流模块最大配置为8个,最大输出电流为240A,采用N+1备份形式工作,整流模块故障自动退出,监控模块与整流模块均可选配。



图1-3 ZBD48240/30电源系统的外形结构图


2、容量配置
     ZBD系列开关电源采用多只4830A整流模块并联无主自动均流供电方式,容量从30A-240A可选,可将监控模块﹑充电整流单元﹑交直流配电单元﹑防雷单元﹑直流单元集成在一个2000(高)X600(宽)X600(深)的机柜中。
     ZBD系列组合电源系统240A以下容量的机柜内部包括:

u        交流配电单元,内装防雷装置

u        ZBD4830A整流膜块1-8只

u        直流配电单元(用户订货指定)

u        ZLPM-C01型监控模块

u        机柜及系统参数测量﹑监测报警装置

六、交流配电单元
1
、交流配电单元工作原理

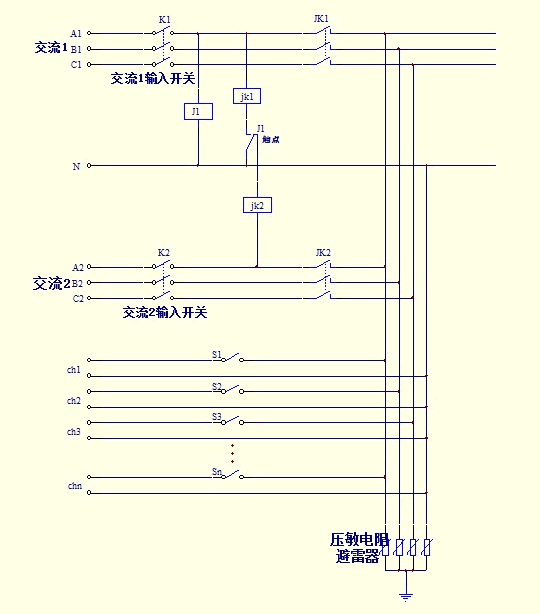

图2-1 ZBD48240/30电源系统交流配电单元原理框图


     ZBD48240/30电源系统交流配电输入分主备两路,可以接两路不同的市电或一路市电、一路油机。两路输入可自动切换,如图2-1所示。市电I和市电II,由空开K1、K2接入,接触器JK1,JK2及其辅助接点,构成机械与电气互锁功能。只要有市电,市电I优先,JK1吸合,JK2断开,送入市电I。当市电I停电时,自动切换到市电II;当市电I恢复正常时,自动由市电II切换到市电I,从而实现两路市电的自动切换。系统在火线﹑零线和保护地之间加装压敏电阻防雷保护装置来防止浪涌及雷击。


七、直流配电插框
1
、 直流配电单元的工作原理

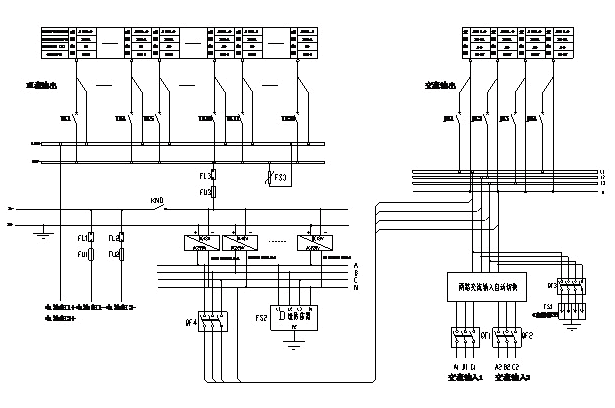

图3-1 ZBD48240/30电源系统直流配电单元原理框图

直流配电单元原理框图如图3-1所示。直流配电单元的正负母排48V+和48V-分别与各整流模块输出的正负极相连,两组电池通过熔断器,接触器及分流器接入负母排。分流器FL1、FL2分别检测电池组1、电池组2电流及负载的总电流,二次下电保护直流接触器KMD﹑电池下限保护由监控模块来控制,实现调电池自动切断及接入功能。FL1、FL2的电流信号,系统及电池的电压信号直接送入监控模块。
2、直流配电单元的主要功能

电池电流和负载电流分流器分别检测电池放电电流和负载总电流。
     二次下电功能:当电池电压下降到小于二次下电保护电压44.0±0.2V(手动可调)时,自动切断次要负载直流输出。
     电池过放电保护:当电池电压下降到小于电池过放电保护电压43.2±0.2V(手动可调)时, 自动切断电池, 所有直流负载输出都被切断,防止电池过放电。
     电池自动接入功能:当电池放电达到终止电压时,电池过放电保护电压,接触器保护动作。当市电恢复正常后,接触器可以自动闭合,将电池接入系统。
