您当前的位置:首页 > 产品中心 > 电动汽车充电站用直流充电机
电动汽车充电站用直流充电机

一、电动轿车非车载智能充电机

1、主要功能:

u        适合电动轿车、出租车、工程车等非车载大功率快速、中速直流充电。

u        采用分体式充电机的结构形式.主要由充电柜、直流充电桩、以及充电柜和直流充电桩之间的连接电缆、直流充电桩和电动车之间的连接电缆及充电连接器等部分组成。

u        充电柜由充电模块和充电主监控组成,自组监控实现对电动车充电的管理、计费和相应的电池状态检测等功能。

u        充电方式分为自动设定方式和手动设定方式两种:
自动设定方式:在充电过程中,充电机依据BMs提供的数据动态调整充电参数,执行相应动作.完成充电过程;
手动设定方式:由操作人员设置充电方式、充电电压、充电电流等参数,根据设定参数执行相应操作,完成充电过程。

u        具备通过cAN网络与BMs通信功能.用于判断电池类型,获得获得动力电池系统参数、充电前和充电过程中动力电池的状态参数,通过以太网与充电站后台监控系统通信.上传充电机和动力电池的工作状态、工作参数、故障报警等信息,并接受监控系统的控制命令.执行遥控动作。

u        能够判断充电连接器、充电电缆是否正确连接。当充电连接器与电动汽车蓄电池系统正确连接后,充电机才允许启动充电过程;当充电机检测与电动汽车蓄电池系统的连接不正常时,能立及停止充电,并发出报警信息。

u        能够为电动汽车提供低压辅助电源.用于在充电过程中为电动汽车BMs供电。

u        具备绝缘监测功能,绝缘降低时自动关闭输出,确保充电安全。

2、特点

u        具备高效、高可靠、超低辐射、维护快捷、灵活扩容、节能环保等优点。

u        具备超强电网适应能力,输入电压范围宽达323—475vac.并能够承受500vac高电压输入。

u        采用自主均流技术.均流性能稳定.脱离监控模块也能稳定工作并自主均流。

u        充电模块采用业界领先的软开关技术,效率高电磁兼容性好,具有故障代码显示功能。

u        具有输出电压、电流调节范围的独特特点.满足不同类型蓄电池组端电压的充电要求。

u        具有电源输入侧电压保护、欠压告警、输出侧过流及短路保护等安全防护功能。

3、主要参数



电动汽车非车载充电机(400V/180A)主要参数

输入线电压(V)

380V-15℃~3810V-25℃

输入电压类型

三相三线

功率因数

≥0.94

总谐波电流含量(THD)

≤5%

输出功率(KW)

0-100KW(单柜)~更大(并柜)

输出电压

198~572V(可调)

输出电流

0-180A(单柜)~更大(并柜)

稳压精度

≤±0.5%

稳流精度

≤±0.5%

均流度

≤3%

效率

≥93%

EMC

CLASS A

防护等级

IP30

环境温度(℃)

-10~40

外形尺寸

2200×800×600

重量

≤200(不含充电模块)

二、电动客车非车载智能充电机
1
主要功能:
         ◆ 适合电动客车非车载大功率快速、中速直流充电。
         ◆ 采用分体式充电机的结构形式.主要由充电柜、直流充电桩、以及充电柜和直流充电桩之间的连接电缆、直流充电桩和电动车之间的连接电缆及充电连接器等部分组成。充电柜由充电模块和充电主监控组成,自组监控实现对电动车充电的管理、计费和相应的电池状态检测等功能。
         ◆ 充电方式分为自动设定方式和手动设定方式两种:
         自动设定方式:在充电过程中,充电机依据BMs提供的数据动态调整充电参数,执行相应动作.完成充电过程;
         手动设定方式:由操作人员设置充电方式、充电电压、充电电流等参数,根据设定参数执行相应操作,完成充电过程。
         ◆ 具备通过cAN网络与BMs通信功能.用于判断电池类型,获得获得动力电池系统参数、充电前和充电过程中动力电池的状态参数,通过以太网与充电站后台监控系统通信.上传充电机和动力电池的工作状态、工作参数、故障报警等信息,并接受监控系统的控制命令.执行遥控动作。
         ◆ 能够判断充电连接器、充电电缆是否正确连接。当充电连接器与电动汽车蓄电池系统正确连接后,充电机才允许启动充电过程;当充电机检测与电动汽车蓄电池系统的连接不正常时,能立及停止充电,并发出报警信息。
         ◆ 能够为电动汽车提供低压辅助电源.用于在充电过程中为电动汽车BMs供电。
         ◆ 具备绝缘监测功能,绝缘降低时自动关闭输出,确保充电安全

2、特点

u        具备高效、高可靠、超低辐射、维护快捷、灵活扩容、节能环保等优点。

u        具备超强电网适应能力,输入电压范围宽达323—475vac.并能够承受500vac高电压输入。

u        采用自主均流技术.均流性能稳定.脱离监控模块也能稳定工作并自主均流。

u        充电模块采用业界领先的软开关技术,效率高电磁兼容性好,具有故障代码显示功能。

u        具有输出电压、电流调节范围的独特特点.满足不同类型蓄电池组端电压的充电要求。

u        具有电源输入侧电压保护、欠压告警、输出侧过流及短路保护等安全防护功能。

3、主要参数

电动汽车非车载充电机(750V/150A)主要参数

输入线电压(V)

380V-15℃~3810V-25℃

输入电压类型

三相三线

功率因数

≥0.94

总谐波电流含量(THD)

≤5%

输出功率(KW)

0-100KW(单柜)~更大(并柜)

输出电压

198~750V(可调)

输出电流

0-180A(单柜)~更大(并柜)

稳压精度

≤±0.5%

稳流精度

≤±0.5%

均流度

≤3%

效率

≥93%

EMC

CLASS A

防护等级

IP30

环境温度(℃)

-10~40

外形尺寸

2200×800×600

重量

≤200(不含充电模块)


三、充电模块
1、特点:

u        三相三线电压输入,三相电流平衡。

u        超宽输入电压范围(323—475Vac),适应电网能力强。

u        宽范围直流输出电压(176—320Vdc),可以满足用户需求。

u        缺相限功率(半载)输出设计,使用范围宽。

u        故障代码显示功能,方便故障检查。

u        输出电流无级限流,电池充电精确控制。

u        采用软开关技术,模块效率高,电磁兼容性好。

u        完善的保护、告警措施,具有遥控、遥测、遥信、遥调功能。

u        内置CPU控制,工作稳定可靠,远端监控控制容易实现。

2、主要技术指标:

环境要求

项目

指标

工作温度

-10℃~40℃

储存温度

-25℃~55℃

相对湿度

≤95%

大气压力

70~106KPa

冷却方式

自然冷、风冷结合

输入特性

项目

指标

输入电压

323V~475V(三相三线制)

输入电流

≤15A

交流输入频率

45~65Hz

效率

≥93%

输出特性

项目

指标

输出电压范围

176V~320V

额定输出电流

20A

最大输出电流

22A(输出电压260V)

电压上升时间

3~8秒(软启动时间)

输出恒流范围

10%~100%

稳流精度

≤±0.5%(20%限流测试)

负载电压纹波系数

≤0.1%

稳压精度

≤±0.5%

温度系数(1/℃)

≤0.2‰

机械参数

模块外形尺寸(长×宽×高)

指标

模块重量

<15kg

音响噪音

<55dB

四、直流充电桩
1、主要功能:
内置人机界面(液晶屏及键盘)、直流电表、刷卡机、小型打印机、内部直流接触器、桩运行指示灯及告警灯,由装监控统一管理。
具备背光照明,可读取IC卡内信息,识别用户身份及相关信息,提供充电相关信息、用户操作帮助、异常信息提示等内容。
和BMS实时通讯,获取并显示动力电池电池类型、单体电压、剩余容量、温度、告警等关键信息。
内置直流电表,实现充电实时准确计量、计费。
向充电机发送控制指令、开关量信号,控制充电机启动与停止,获取充电机工作状态信息,充电过程中,显示如下信息:如电池类型、充电电压、充电电流、已充时间、剩余时间、已充电量等,并管理输出接触器,实现对充电输出的控制。
提供操作按钮,用于用户充电操作和管理员管理操作,打印用户充电费用的票据。
管理各项数据,保护数据的完整性、安全性,提供管理员查询、拷贝、删除等功能。
与主监控通信,上送BMS信息及计费信息。

2、特点:

大屏幕真彩TFT液晶触摸屏显示,配台键盘,界面友好,方便用户操作。
可选择定时间,定电量,定金额,自动充满等充电方式。
可提供接触式或非接触式IC卡付费方式,及票据打印功能,方便快捷。
可安装摄像头,完成视屏监控记录,实现安全管理。
可实现网络化监控,可通过网口、Modem、串口等实现远程监控。
具备完善的防潮湿、防霉菌、防盐雾、防尘、防水、防晒、防风、防盗、阻燃等措施。防护等级:充电过程中,满足lP65。
具备急停、防反接、防误操作等安全防护功能;具备联锁功能,保证充电连接器与电动汽车分开前,车辆不能启动。
3、规格:
外形尺寸高×宽×深(cmm):1660×450×300
重量(kg):≤70

五、交流充电桩
1、主要功能:
内置单相输入防雷器,漏电保护空开,智能电能表,控制用交流接触器可提供两种类型桩体:a.带交流插座,不配置到电动汽车的充电电缆及其插头;b.配置到电动汽车的充电电缆及其插头。
具备界面友好,操作方便的人机操作界面,可实现现场启动、急停、充电参数设置等功能;可自动或手动选择充电控制方式。
具备背光照明,具有运行状态(如当前充电模式、已充电时间、剩余时间、已充电电量、待充电电量、计费信息等)显示、故障状态监测和显示等功能。
内置智能电表,实现充电实时准确计量、计费特点

2、特点:
大屏幕真彩TFT液晶触摸屏显示,配合键盘,界面友好,方便用户操作。
可选择定时间,定电量,定金额,自动充满等充电方式。
可提供接触式或非接触式IC卡付费方式,及票据打印功能,方便快捷。
可安装摄像头,完成视屏监控记录,实现安全管理。
可实现网络化监控,可通过网口、Modem、串口等实现远程监控。
具备完善的防潮湿、防霉菌、防盐雾、防尘、防水、防晒、防风、防盗、阻燃等措施。防护等级:充电过程中,满足lP65。
具备急停、防反接、防误操作等安全防护功能;具备联锁功能,保证充电连接器与电动汽车分开前,车辆不能启动。
3、规格:
外形尺寸高×宽×深(mm):1660×450×300
重量(kg):≤60

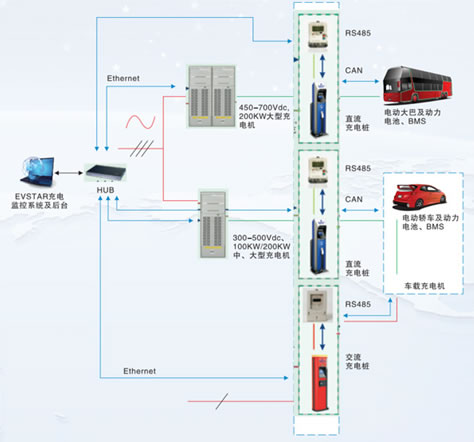

4、充电站智能综合管理
自动运营、无人值守,所有站点集中智能化管理。
综合业务管理平台,各站运营业务综合管理。
模块化业务软件,分工明确。
运营管理智能分析,营运情况明晰透彻。
系统容量巨大,可同时接入50000个充电站。




六、应用方案

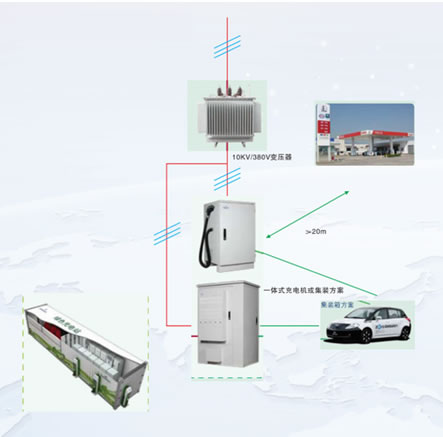

1、石化行业应用方案




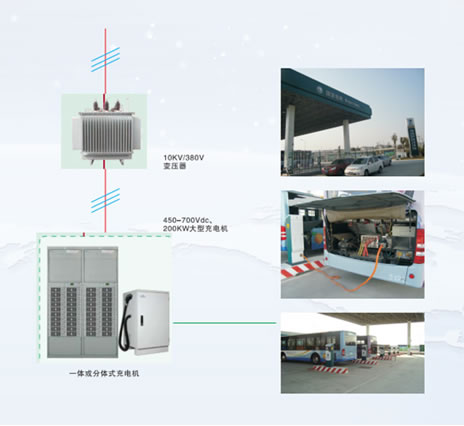

2、公交充电站应用方案

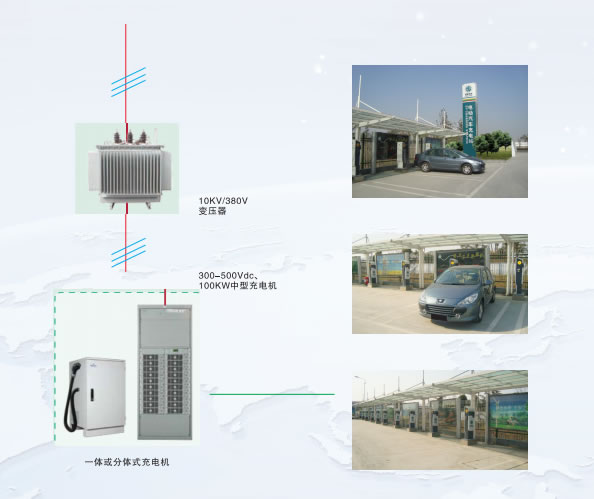

3、出租车充电站应用方案
